前 言

感謝您購置了我公司產品，為了您能更好的使用我公司產品，利用該車創造效益，我們特為您提供該車使用說明書。

怎樣使您購置的吸污車獲得最佳效能，是我們和您共同的目標， 但更多的是取決于您對車輛操縱的熟練程度和對車輛保養的好壞，我公司強烈地希望您在使用之前，能讀通本說明書，并對其中介紹的結構了如指掌，我們將與之相應的二類汽車底盤《使用說明書》作為說明書的附件一道提供給您。

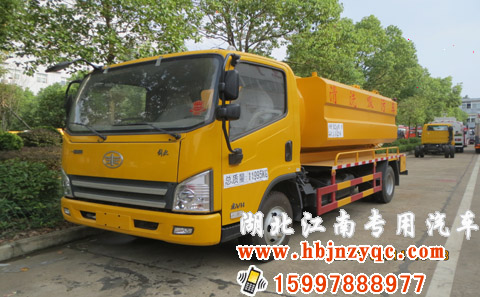

我公司生產的吸污車采用國內優質二類汽車底盤改裝而成，其吸收了國內外同等車之優點，具有結構合理、性能可靠、操作方便、外形美觀等優點。

它具有結構緊湊、操作簡便，適用于環衛、市政、煤礦、公路等單位使用。真空泵是吸污車的心臟，采用國外先進工藝創作。真空吸污車的使用是您的最佳的選擇!

一、真空系統圖和說明

真空泵工作時，氣路中氣流的流經順序?yàn)?/span>：罐內帶有一定濕度的空氣，首先進入水氣分離器，在這里水被分離出來后，流回罐內，氣體沿著氣路管道，經四通閥到達真空泵進氣口，氣體在泵內和泵的滑油混合，經泵在壓縮腔從排氣口嘖出，油氣混合物經油氣分離器分離，分離出的油流進油箱，混合氣進入四通閥，最后排入大氣。

路內氣流的方向，氣流方向正好與抽液時相反，由真空泵把外界空氣壓入罐內，使之產生一個大氣壓的壓強 , 從而把液體從罐內經排液閥排出，其它部分工作原理與抽液時相同。

二、真空泵技術資料

為了更好的使用真空吸污車，必須技照操作程序使用，切記維護保養，發揮吸污車的作用。為減輕勞動強度作出貢獻。

旋片式全鋼系列真空泵是真空吸污車，吸糞車心臟部件，廣泛用于市政、環衛、各種罐體機械及裝車，XD-44真空泵已達到國內先進水平，在同類產品中，占領先地位、質高一籌。經過三十多年研究改造，使它結構緊湊，性能優良，是吸污車、吸糞車唯一的選擇。

1、技術參數

2、注意事項

（1）、在安裝時輕拿輕放，不允許錘打、敲擊。

（2）、使用前在泵內預先加油200毫升左右，清潔真空泵油。

三、操作規程

1、發動機啟動后氣壓表壓力達到 6 公斤后，踏下離合器打開取力器電磁控制開關的同時緩慢松開離合器，取力器帶動齒輪油泵及吸污泵開始工作。

2、吸污泵開始工作后，真空泵的額定轉速為500-600轉/分，不允許高速運轉，請按照發動機轉速以怠速最高不超過1000轉/分為益。然后開啟四通閥手柄至“吸”的位置，同時將埋吸管放入深井或所吸處，當真空壓力表顯示負0.6-0.7時，即打開罐體上控制吸管的球閥，開始吸污工作。

3、注意觀察外視鏡，當灌體內污泥至所定位置（外視管顯示警示線以下），立即將四通閥轉換至中間位置，使罐內多余真空排出。防止?jié)M罐造成真空泵損壞。

4、將球閥關閉，罐體球閥扳至關閉狀態。當排除罐體內污泥時，首先將罐門后球閥打開放出污泥。放出污泥可采用加壓方法。將手柄扳至“排 ”的位置，加正壓排出，然后將四通閥手柄扳至中間位置。卸壓后方可打開罐門鎖緊裝置，操作液壓手柄，開啟后罐門消除殘留物。

5、將罐體頂起時，罐體罐門開啟后，不要隨意移動車輛。

6、注意千萬不要將罐體內存有污泥時頂起罐體。以免發生危險造成翻車現象。

②四通閥扳至是否到位或方向是否正確。

（1）、第一次保養時間為工作10 次后，更換20號機油（北方應使用北方專用真空泵油。油太稠泵無法正常吸入，使泵處于無油工作狀態 , 泵如缺油第一會降低真空段，第二泵會損壞）。打開下蓋閘閥放油，然后重新上油到設定位置。( 外視鏡上第三螺絲為界線上油過多后自然自四通閥下罐排出)。

（2）、第二次保養時間為3個月后，打開油氣分離器下蓋，用柴油清除殘留物，然后鎖緊下蓋，重新上20號機油至設定位置。（視鏡觀察）

（3）、第三次為半年期，經常觀察油面，即時補充20號機油（北方應使用北方專用真空泵油。油太稠，泵無法正常吸入，使泵處于無油工作狀態，泵如缺油第一會降低真空度，第二泵會損壞）。

8、真空吸污車使用過后，需經常更換20號機油，清洗油氣分離器。保證真空泵具有良好的效果和使用壽命。

9、油氣分離器是真空泵的供油系統。

10、當操作出現故障時即刻與我廠聯系。

11、注意事項：

（1）罐體門伸出時有抖動現象時，檢查油箱油畫是否過少或者多路倒有堵塞現象。

（2）當真空泵達不到所需真空度，檢查是否有漏氣現象。

①后罐門密封圈是否鎖緊。

③球閥是否關閉徹底。

④操作不當，真空泵進有污水都會影響真空效果不佳現象。

（3）分離器油畫過低，供油不足，使真空泵效果減退。

（4）真空泵發熱與更換20號機油有關，不要用商標濃度過大機油，長期使用后機油混濁都會有影響。真空泵溫度測試為常溫下正20 ℃為宜。溫度過高應立刻停車。檢查后方能繼續工作。
